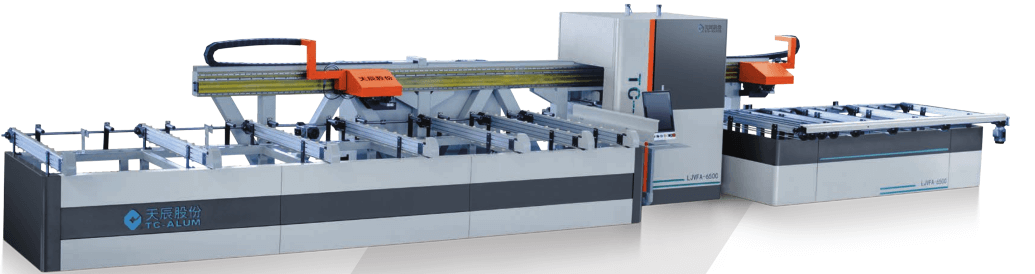

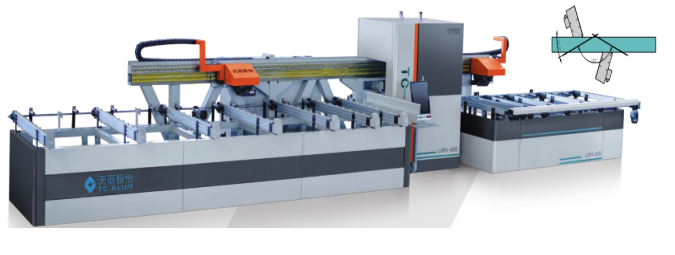

鋁型材任意角數控鋸切中心
LJVFA-CNC-6500
設備特點
☆?連續高效完成鋁型材22.5°-157.5°鋸切加工，加工效率高。
☆?自動上料工作臺可連續自動夾持型材進行切割加工。
☆?移動部分均采用高精度直線導軌副，運行平穩，保證加工精度。
☆?上料機械手運動采用伺服驅動，可實現X、Y、Z三軸自動控制，可根據型材截面自動加持。采用高精度齒輪齒條傳動，保證送料精度。
☆?采用電機直聯鋸片，切割平穩，加工精度高。
☆?高精度數控系統，保證設備運行穩定可靠。
☆?出料機械手伺服驅動，可實現快速出料和快速定位功能，并能夠實現最短290mm短料的自動輸出。
☆?直線導軌副及滾珠絲杠配備自動潤滑系統，有效提高使用精度和使用壽命。
☆?配備鏈板式排屑機，將廢料頭及鋁屑自動輸送到設備后側的廢料斗。
☆?外殼全封閉設計，保證操作人員安全。
☆?可選配條碼打印機，組建E-Work數字化工廠系統。
技術參數
☆?鋸切電機功率：3.0 kW ????????????????????☆ 整機功率：15kW
☆?輸入電壓：380V 50Hz ?????????????????????☆ 工作氣壓：0.5～0.8MPa
☆?耗氣量：150L/min ????????????????????????☆ 鋸片規格：Ф550×Ф30×4.4×120T
☆?切割型材高度：30～150 mm ????????????????☆ 切割型材寬度：30～150 mm
☆?下料長度：350～7000 mm ??????????????????☆ 角度誤差：±5′
☆?鋸切長度精度：±0.15mm ??????????????????☆ 重復定位誤差：±0.05mm
☆?切割角度范圍：22.5°-157.5°任意角度
☆?外形尺寸：12000×3000×2500 mm ??????????☆ 重量： 7500 kg
