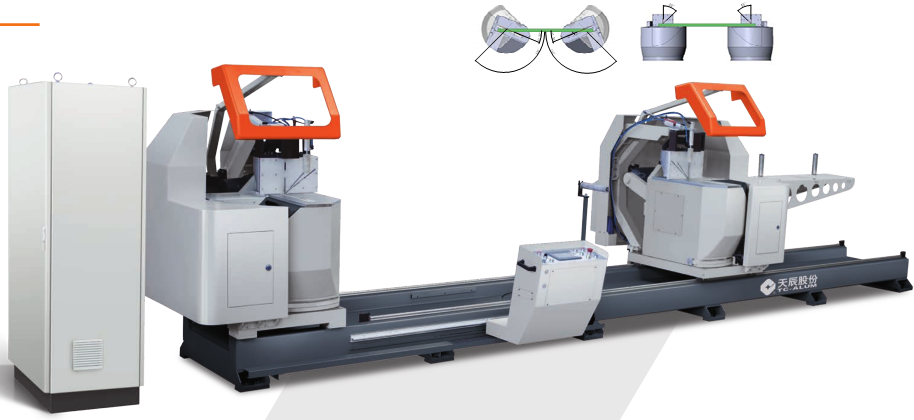

任意角五軸數控兩維鋸
4.LJB2H-CNC-600×6000
設備特點
☆?適用于大截面鋁型材端面的任意二維復合角度切割加工；
☆?采用五軸全閉環數控伺服系統，保證旋轉角度和長度的定位精度；
☆?活動機頭采用直線導軌副，齒輪齒條傳動，保證傳動剛性及定位精度；
☆?機頭旋轉和鋸片擺角采用伺服電機連接高精度減速機，定位精度高；
☆?機頭旋轉采用精密交叉圓柱滾子軸承，轉動平穩可靠；
☆?加強的搖臂擺臂結構，使切割更加穩定，切削效果更好；
☆?鋸片在工作臺下方擺動式出鋸，切割平穩，型材切面光滑；
☆?隨鋸片移動的潤滑冷卻裝置，有效提高切割質量和鋸片的使用壽命；
☆?采用氣動定位剎緊和型材的壓緊，保證切割穩定性；
☆?具有自動升降中間托料架和隨動后托料架，用于長型材的支撐；
技術參數
☆?電源電壓 ：380V/50Hz三相四線制
☆?鋸切電機功率：2×3kW?????2800rpm
☆?工作氣壓：0.5～0.8MPa
☆?鋸片規格：Φ600×Φ30×4.8mm×144P
☆?鋸片擺角：45°～90°任意角度
☆?工作臺旋轉角度：22.5°～135°任意角度
☆?重復定尺精度：±0.2mm
☆?切割下料角度誤差：±5′
☆?切割范圍：350mm×150mm(90°時，寬×高，詳見切割范圍圖)
☆?切割長度：490mm～6000mm(90°時)
☆?850mm～6000mm(45°時)
☆?1050mm～6000mm(22.5°時)
☆?1200mm～6000mm(135°時)
☆?鋸片進給速度：0～3m/min
☆?總重量：約3500kg

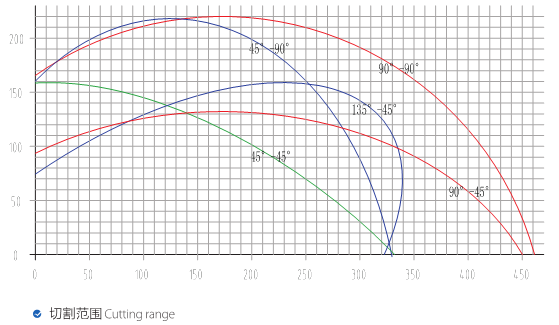

切割范圍
